1. Giới thiệu
Trong bối cảnh phát triển mạnh mẽ của các công nghệ hiện đại, đặc biệt là trong lĩnh vực năng lượng tái tạo, độ bền và độ tin cậy của thiết bị điện và điện tử là yếu tố then chốt quyết định hiệu suất và tuổi thọ của toàn bộ hệ thống. Các thiết bị, đặc biệt là những thiết bị vận hành trong môi trường khắc nghiệt ngoài trời như hệ thống điện năng lượng mặt trời, phải đối mặt với các tác nhân gây hại từ môi trường như bụi, hơi ẩm, và nước. Để định lượng khả năng bảo vệ của vỏ bọc thiết bị trước những tác nhân này, một hệ thống tiêu chuẩn quốc tế đã được thiết lập, được biết đến với tên gọi Cấp bảo vệ Chống Xâm nhập (Ingress Protection - IP).
Báo cáo này sẽ cung cấp một phân tích khoa học, chi tiết về chỉ số IP, dựa trên tiêu chuẩn quốc tế của Ủy ban Kỹ thuật Điện Quốc tế (IEC). Nội dung báo cáo sẽ làm rõ cấu trúc, ý nghĩa của từng cấp độ bảo vệ, và đặc biệt nhấn mạnh vào ứng dụng thực tiễn của chỉ số IP trong việc lựa chọn và triển khai các thành phần của hệ thống năng lượng mặt trời. Thông qua đó, báo cáo hướng tới việc nâng cao nhận thức về tầm quan trọng của việc lựa chọn thiết bị có cấp bảo vệ phù hợp, đảm bảo an toàn, hiệu quả vận hành và tối ưu hóa chi phí đầu tư dài hạn.
2. Định nghĩa và Tiêu chuẩn
2.1. Định nghĩa Cấp bảo vệ IP
Cấp bảo vệ IP, viết tắt của Ingress Protection hoặc International Protection, là một hệ thống mã hóa được tiêu chuẩn hóa nhằm phân loại và xếp hạng mức độ bảo vệ của lớp vỏ bọc bên ngoài của các thiết bị điện và điện tử. Mức độ bảo vệ này liên quan đến khả năng chống lại sự xâm nhập của các vật thể rắn (bao gồm bụi, công cụ, và các bộ phận cơ thể như ngón tay) và sự xâm nhập của nước (dưới các dạng khác nhau như tia nước, ngâm trong nước) [2].
Mã IP cung cấp một phương pháp mô tả chi tiết và khách quan hơn nhiều so với các thuật ngữ tiếp thị mơ hồ như "chống nước". Nó cho phép các kỹ sư, nhà thầu và người tiêu dùng cuối cùng đưa ra quyết định sáng suốt dựa trên các thông số kỹ thuật rõ ràng, phù hợp với môi trường vận hành dự kiến của thiết bị.
2.2. Tiêu chuẩn IEC 60529
Hệ thống phân loại cấp bảo vệ IP được định nghĩa và quản lý bởi Ủy ban Kỹ thuật Điện Quốc tế (The International Electrotechnical Commission - IEC) thông qua tiêu chuẩn quốc tế IEC 60529. Tiêu chuẩn này có tên đầy đủ là "Degrees of protection provided by enclosures (IP Code)" [1].
Mục đích chính của IEC 60529 là cung cấp cho các nhà sản xuất và người sử dụng một phương pháp thống nhất trên toàn thế giới để chỉ định mức độ bảo vệ của vỏ bọc thiết bị. Tiêu chuẩn này mô tả chi tiết các yêu cầu đối với từng cấp độ bảo vệ và quy định các phương pháp thử nghiệm nghiêm ngặt để xác nhận sự tuân thủ. Việc một sản phẩm được chứng nhận đạt một cấp độ IP cụ thể có nghĩa là nó đã vượt qua các bài kiểm tra tiêu chuẩn hóa trong môi trường phòng thí nghiệm có kiểm soát.

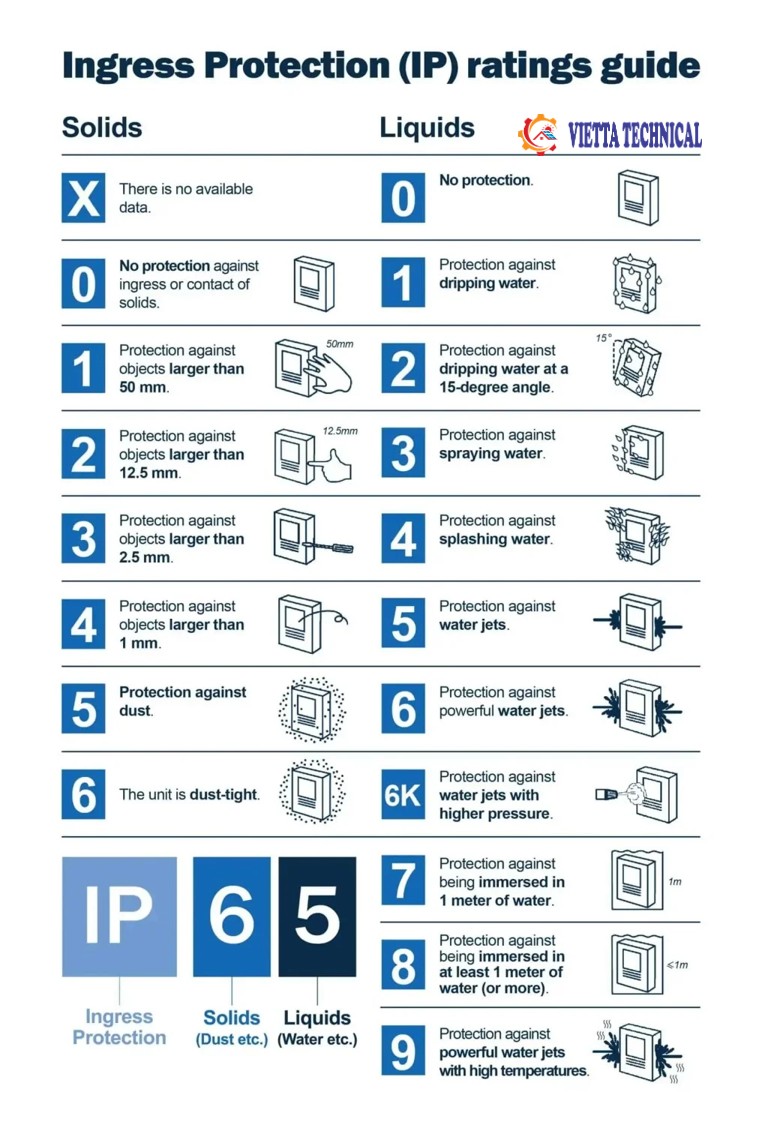

3. Phân tích Chi tiết Chỉ số IP
3.1. Cấu trúc của Mã IP
Một mã IP tiêu chuẩn bao gồm hai chữ số theo sau tiền tố "IP". Mỗi chữ số có một ý nghĩa riêng biệt:
IP [X] [Y]
Ký tự thứ nhất [X]: Biểu thị mức độ bảo vệ chống lại sự xâm nhập của các vật thể rắn.
Ký tự thứ hai [Y]: Biểu thị mức độ bảo vệ chống lại sự xâm nhập của nước có hại.
Trong một số trường hợp, mã IP có thể có thêm một chữ cái phụ (A, B, C, D) để chỉ mức độ bảo vệ chống lại việc tiếp cận các bộ phận nguy hiểm bằng các bộ phận cơ thể người, hoặc một chữ cái bổ sung (H, M, S, W) để cung cấp thông tin phụ về điều kiện thử nghiệm. Tuy nhiên, hai chữ số đầu tiên là phổ biến và quan trọng nhất.
3.2. Ký tự thứ nhất: Bảo vệ chống vật rắn xâm nhập
Chữ số đầu tiên dao động từ 0 đến 6, mô tả mức độ bảo vệ của vỏ bọc đối với các vật thể rắn từ bên ngoài, từ các bộ phận lớn của cơ thể đến các hạt bụi siêu nhỏ. Mức độ bảo vệ tăng dần theo giá trị của chữ số.
| Mức độ (IPX_) | Bảo vệ chống lại | Mô tả chi tiết |
| IP0_ | Không bảo vệ | Không có sự bảo vệ đặc biệt nào chống lại sự tiếp xúc hoặc xâm nhập của vật thể. |
| IP1_ | Vật rắn > 50mm | Bảo vệ chống lại sự tiếp xúc vô tình từ các bề mặt lớn của cơ thể, như mu bàn tay, nhưng không bảo vệ chống lại sự tiếp cận có chủ ý. |
| IP2_ | Vật rắn > 12.5mm | Bảo vệ chống lại sự xâm nhập của ngón tay hoặc các vật thể tương tự. |
| IP3_ | Vật rắn > 2.5mm | Bảo vệ chống lại sự xâm nhập của các công cụ, dây điện dày, v.v. |
| IP4_ | Vật rắn > 1mm | Bảo vệ chống lại sự xâm nhập của hầu hết các loại dây điện, ốc vít, côn trùng lớn. |
| IP5_ | Chống bụi (Dust Protected) | Sự xâm nhập của bụi không được ngăn chặn hoàn toàn, nhưng lượng bụi lọt vào không đủ để cản trở hoạt động bình thường của thiết bị. Bảo vệ hoàn toàn chống lại tiếp xúc. |
| IP6_ | Kín bụi (Dust Tight) | Hoàn toàn không có bụi xâm nhập. Bảo vệ hoàn toàn chống lại tiếp xúc. Đây là mức bảo vệ cao nhất đối với vật rắn. |
3.3. Ký tự thứ hai: Bảo vệ chống nước xâm nhập
Chữ số thứ hai dao động từ 0 đến 8 (và cấp 9/9K trong một số tiêu chuẩn mở rộng), mô tả mức độ bảo vệ của vỏ bọc chống lại sự xâm nhập của nước.
| Mức độ (IP_Y) | Bảo vệ chống lại | Mô tả chi tiết và điều kiện thử nghiệm |
| IP_0 | Không bảo vệ | Không có sự bảo vệ đặc biệt nào chống lại sự xâm nhập của nước. |
| IP_1 | Giọt nước rơi thẳng đứng | Nước nhỏ giọt theo phương thẳng đứng sẽ không gây hại. Thử nghiệm trong 10 phút. |
| IP_2 | Giọt nước rơi nghiêng 15° | Nước nhỏ giọt theo phương thẳng đứng sẽ không gây hại khi vỏ bọc nghiêng một góc lên đến 15°. |
| IP_3 | Nước phun (Water Spray) | Nước phun ở góc lên đến 60° so với phương thẳng đứng sẽ không gây hại. Tương đương với mưa lớn. |
| IP_4 | Nước bắn (Water Splashing) | Nước bắn vào vỏ bọc từ mọi hướng sẽ không gây hại. |
| IP_5 | Tia nước (Water Jets) | Nước được phun bằng vòi phun (6.3mm) từ mọi hướng sẽ không gây hại. |
| IP_6 | Tia nước mạnh (Powerful Water Jets) | Nước được phun từ các tia mạnh (vòi phun 12.5mm) từ mọi hướng sẽ không gây hại. Phù hợp để lắp đặt trên boong tàu. |
| IP_7 | Ngâm nước tạm thời | Thiết bị có thể chịu được việc ngâm trong nước ở độ sâu 1 mét trong tối đa 30 phút. |
| IP_8 | Ngâm nước liên tục | Thiết bị phù hợp để ngâm liên tục trong nước dưới các điều kiện do nhà sản xuất quy định (thường sâu hơn 1 mét). |
3.4. Phân tích các Cấp độ IP Phổ biến
-
IP54: Bảo vệ chống lại lượng bụi hạn chế (không gây hại) và chống nước bắn từ mọi hướng. Thường được sử dụng cho các thiết bị trong nhà hoặc khu vực có mái che nhưng có thể bị ảnh hưởng bởi độ ẩm hoặc bụi bẩn.
-
IP65: Kín bụi hoàn toàn và được bảo vệ chống lại các tia nước áp suất thấp từ mọi hướng. Đây là tiêu chuẩn phổ biến cho các thiết bị ngoài trời không bị ngâm nước, chẳng hạn như biến tần năng lượng mặt trời, đèn đường.
-
IP67: Kín bụi hoàn toàn và có khả năng chịu được ngâm trong nước ở độ sâu tới 1 mét trong 30 phút. Thích hợp cho các thiết bị có nguy cơ bị ngập lụt tạm thời hoặc lắp đặt ở những vị trí rất ẩm ướt, ví dụ như hộp nối của tấm pin mặt trời, một số loại đèn LED âm đất.
-
IP68: Kín bụi hoàn toàn và được bảo vệ chống lại việc ngâm nước liên tục ở độ sâu do nhà sản xuất chỉ định. Đây là cấp bảo vệ cao nhất thường thấy, dành cho các thiết bị phải hoạt động dưới nước như đèn LED âm nước, máy bơm chìm.
4. Ứng dụng Thực tiễn trong Ngành Năng lượng Mặt trời
4.1. Tầm quan trọng của Cấp bảo vệ IP đối với Hệ thống Điện Mặt trời
Hệ thống điện năng lượng mặt trời (Solar PV System) là một khoản đầu tư dài hạn, với tuổi thọ thiết kế thường trên 25 năm. Hầu hết các thành phần quan trọng của hệ thống như tấm pin, biến tần (inverter), và hộp nối (junction box) đều được lắp đặt ngoài trời, phải chịu đựng sự thay đổi liên tục và khắc nghiệt của thời tiết: nắng gắt, mưa bão, bụi bẩn, độ ẩm cao.
Việc lựa chọn thiết bị với cấp bảo vệ IP không phù hợp có thể dẫn đến những hậu quả nghiêm trọng:
-
Giảm hiệu suất: Bụi bẩn tích tụ hoặc hơi nước xâm nhập vào bên trong có thể làm giảm hiệu suất của các linh kiện điện tử.
-
Rút ngắn tuổi thọ: Sự ăn mòn do độ ẩm và nước gây ra là một trong những nguyên nhân hàng đầu gây hỏng hóc thiết bị sớm.
-
Rủi ro an toàn: Nước xâm nhập vào các thiết bị điện cao thế có thể gây ra hiện tượng ngắn mạch, cháy nổ, và nguy hiểm cho con người.
Do đó, việc hiểu rõ và lựa chọn đúng cấp bảo vệ IP là một yêu cầu kỹ thuật bắt buộc, đảm bảo sự ổn định, an toàn và hiệu quả kinh tế của dự án. Các tổng thầu EPC uy tín như Vietta Solar luôn đặt tiêu chí này lên hàng đầu trong quá trình thiết kế và lựa chọn thiết bị [3].
4.2. Yêu cầu IP cho các Thành phần Hệ thống
4.2.1. Tấm pin Năng lượng Mặt trời (Solar Panels)
Bản thân bề mặt kính của tấm pin có khả năng chống chịu thời tiết tốt. Tuy nhiên, bộ phận quan trọng cần chú ý là hộp nối (Junction Box) ở mặt sau tấm pin. Đây là nơi chứa các diode bypass và là điểm kết nối dây dẫn. Hộp nối phải được bảo vệ tuyệt đối khỏi môi trường. Do đó, tiêu chuẩn ngành yêu cầu hộp nối của tấm pin mặt trời phải đạt tối thiểu IP67, và nhiều sản phẩm cao cấp hiện nay đạt IP68 để đảm bảo khả năng chống bụi và chống ngâm nước hoàn toàn, bảo vệ các kết nối điện bên trong một cách an toàn nhất.
4.2.2. Biến tần (Inverters)
Biến tần là "bộ não" của hệ thống, và yêu cầu về IP phụ thuộc vào vị trí lắp đặt:
-
Biến tần chuỗi (String Inverters): Thường được lắp đặt ngoài trời, gần giàn pin. Chúng phải chịu được mưa, nắng trực tiếp. Do đó, cấp bảo vệ tối thiểu được khuyến nghị là IP65. Các dòng biến tần hiện đại thường đạt IP66, tăng cường khả năng chống lại các tia nước mạnh, phù hợp với điều kiện mưa bão ở Việt Nam.
-
Biến tần vi mô (Microinverters) và Tối ưu hóa công suất (Power Optimizers): Các thiết bị này được lắp đặt ngay bên dưới mỗi tấm pin. Vị trí này có nguy cơ tiếp xúc với nước đọng và độ ẩm cao. Vì vậy, chúng yêu cầu cấp bảo vệ rất cao, thường là IP67 hoặc IP68.
4.2.3. Đèn Năng lượng Mặt trời và các ứng dụng khác
Đối với các hệ thống chiếu sáng sử dụng năng lượng mặt trời, cấp bảo vệ IP là yếu tố quyết định độ bền và vị trí lắp đặt [2]:
-
Đèn đường, đèn pha LED ngoài trời: Do phải hoạt động liên tục dưới mọi điều kiện thời tiết, các loại đèn này yêu cầu cấp bảo vệ tối thiểu là IP65 hoặc IP66 để đảm bảo kín bụi và chống lại tia nước mạnh từ mưa bão.
-
Đèn LED âm đất, âm sàn: Lắp đặt ngang hoặc dưới mặt đất, các loại đèn này có nguy cơ bị ngập nước khi trời mưa lớn. Do đó, chúng phải đạt tiêu chuẩn IP67 để chịu được ngâm nước tạm thời.
-
Đèn LED âm nước (cho hồ bơi, đài phun nước): Phải hoạt động liên tục dưới nước, yêu cầu cấp bảo vệ cao nhất là IP68.
-
Đèn chiếu sáng sân vườn, an ninh: Tùy thuộc vào vị trí lắp đặt (dưới mái hiên hay ngoài trời hoàn toàn), có thể lựa chọn các cấp độ từ IP44 (chống nước bắn) đến IP65 (chống tia nước).
5. Quy trình Kiểm định và Chứng nhận
5.1. Phương pháp Thử nghiệm theo Tiêu chuẩn
Cấp bảo vệ IP không phải là một thông số được nhà sản xuất tự công bố dựa trên phỏng đoán. Nó phải được xác nhận thông qua một quy trình thử nghiệm nghiêm ngặt trong phòng thí nghiệm, tuân thủ các quy định của tiêu chuẩn IEC 60529 [1].
-
Thử nghiệm chống bụi (Ký tự thứ nhất): Đối với cấp IP5X, thiết bị được đặt trong một buồng thử nghiệm chứa bột talc tuần hoàn trong một khoảng thời gian nhất định. Sau thử nghiệm, một lượng bụi nhỏ có thể xâm nhập nhưng không được ảnh hưởng đến hoạt động của thiết bị. Đối với cấp IP6X, thiết bị được đặt trong cùng điều kiện nhưng với áp suất chân không bên trong vỏ bọc, và tuyệt đối không được có bụi xâm nhập sau khi kết thúc.
-
Thử nghiệm chống nước (Ký tự thứ hai): Các bài kiểm tra được thực hiện với các thiết bị chuyên dụng để mô phỏng chính xác các điều kiện:
-
IPX1-IPX4: Sử dụng các đầu phun và bàn xoay để mô phỏng giọt rơi và nước bắn từ các góc độ khác nhau.
-
IPX5-IPX6: Sử dụng vòi phun với đường kính và lưu lượng nước tiêu chuẩn để phun tia nước vào thiết bị từ một khoảng cách nhất định.
-
IPX7-IPX8: Thiết bị được ngâm hoàn toàn trong bể nước ở độ sâu và thời gian quy định.
Sau mỗi bài kiểm tra, thiết bị được kiểm tra kỹ lưỡng để xác định có sự xâm nhập của bụi hoặc nước hay không và liệu nó có ảnh hưởng đến chức năng và an toàn của thiết bị hay không.
5.2. Vai trò của Chứng nhận và Tầm quan trọng đối với Chủ đầu tư
Khi một sản phẩm được công bố đạt một tiêu chuẩn IP nhất định, điều đó có nghĩa là nó đã được một tổ chức kiểm định độc lập (bên thứ ba) thử nghiệm và cấp giấy chứng nhận. Giấy chứng nhận này là bằng chứng pháp lý và kỹ thuật, đảm bảo rằng sản phẩm thực sự đáp ứng các yêu cầu bảo vệ đã nêu [2].
Đối với chủ đầu tư và các đơn vị tổng thầu EPC, việc yêu cầu nhà cung cấp trình các chứng chỉ IP hợp lệ cho thiết bị là một bước không thể thiếu trong quá trình kiểm soát chất lượng. Điều này giúp:
-
Phân biệt hàng chính hãng, chất lượng cao với các sản phẩm giả mạo, kém chất lượng không qua kiểm định.
-
Đảm bảo tính pháp lý và tuân thủ các tiêu chuẩn kỹ thuật ngành điện.
-
Giảm thiểu rủi ro hỏng hóc, chi phí bảo trì, và đảm bảo an toàn vận hành, từ đó bảo vệ hiệu quả khoản đầu tư.
6. Kết luận
Cấp bảo vệ chống xâm nhập (IP) là một hệ thống tiêu chuẩn kỹ thuật toàn cầu, đóng vai trò vô cùng quan trọng trong việc xác định độ bền và độ tin cậy của các thiết bị điện, điện tử. Việc hiểu rõ cấu trúc và ý nghĩa của mã IP cho phép các kỹ sư, nhà thầu và người sử dụng lựa chọn được sản phẩm phù hợp nhất với môi trường vận hành, đặc biệt là trong các ứng dụng ngoài trời khắc nghiệt như hệ thống năng lượng mặt trời.
Trong lĩnh vực năng lượng mặt trời, việc lựa chọn các thành phần như tấm pin, biến tần, và hộp nối có cấp bảo vệ IP phù hợp (thường từ IP65 đến IP68) không chỉ là một khuyến nghị mà là một yêu cầu bắt buộc để đảm bảo an toàn, hiệu suất và tuổi thọ của hệ thống. Việc dựa vào các sản phẩm đã được chứng nhận IP bởi các tổ chức uy tín là cách tốt nhất để đảm bảo chất lượng và bảo vệ khoản đầu tư dài hạn. Sự am hiểu sâu sắc về các tiêu chuẩn kỹ thuật như IP Code chính là nền tảng cho việc xây dựng các hệ thống năng lượng mặt trời bền vững và hiệu quả.
-
[1] International Electrotechnical Commission. (2013). IEC 60529: Degrees of protection provided by enclosures (IP Code). Geneva, Switzerland.
-
[2] Vietta Solar. Chỉ số IP là gì? Đánh giá mức độ chống bụi nước của thiết bị. Nội dung được cung cấp trong yêu cầu của người dùng.
-
[3] Vietta Solar. (2026). Điện Năng Lượng Mặt Trời Vietta Solar - Tổng Thầu EPC Uy Tín Tại Việt Nam | Giải Pháp Trọn Gói.
